Kabloları etkili bir şekilde gömmek istiyorsunuz. Bu kılavuz, MARSHINE Dizel Motorlu Kablo Kanal Açma Makinesi Kablo Takma Makinesi El Tipi Kablo Gömme Aletinizin güvenli kullanımı konusunda uzmanlaşmanıza yardımcı olur. Çeşitli kablolar için gerekli adımları öğreneceksiniz.Bakır İzleyici Tel veya Alüminyum URDve aşağıdaki gibi öğelerin derinliklerini anlayın:GFCI korumalı Tip UF kablo veya PVC kablo kanalı.
Herhangi bir kabloyu gömmeye başlamadan önce iyi bir hazırlık büyük fark yaratır. Projeniz için güvenlik, verimlilik ve başarılı bir sonuç sağlamak istiyorsunuz. Bu, çalışma alanınızı anlamayı, doğru malzemeleri toplamayı ve ekipmanınızı kontrol etmeyi içerir.
İlk adımınız her zaman yüzeyin altında ne olduğunu bilmektir. Kazmadan önce mevcut yer altı olanaklarını tanımlamanız gerekir. Bu sadece iyi bir fikir değil; bu bir güvenlik gereksinimidir.OSHA standardı 1926.651(b)(1)herhangi bir kazıya başlamadan önce kanalizasyon, telefon, yakıt, elektrik ve su hatları gibi altyapı tesislerinin tahmini konumlarını belirlemenizi söyler.
Yerel yanıt süreniz içerisinde kamu hizmeti şirketleri veya sahipleriyle iletişime geçmelisiniz. Çizgilerinin yerlerini işaretlemenize yardımcı olacaklar. 24 saat içinde (veya eyaletiniz ya da yerel kanunlarınız izin veriyorsa daha uzun bir süre) içinde yanıt veremezlerse, dikkatli bir şekilde ilerleyebilirsiniz. Bu çizgileri bulmak için tespit ekipmanı veya diğer kabul edilebilir yöntemleri kullanırsınız. Kazılarınız tahmini konuma yaklaştığında, güvenli ve kabul edilebilir yöntemlerle kesin noktayı belirlemelisiniz. Örneğin,hidro-vakumlu kazıYardımcı programlara zarar vermekten kaçınmak için ayarlarsanız iyi bir yöntem olabilir.
Şunu ara:Amerikan Bayındırlık Birliği'nin (APWA) standartlaştırılmış renk kodlama sistemi. Bu renkler size ne tür bir yardımcı programın mevcut olduğunu söyler:
Ayrıca toprak koşullarını da dikkate almanız gerekir. Toprak türleri ve yük de dahil olmak üzere çevrenin değişkenliği büyük bir rol oynar. Don ve çökme gibi faktörler doğrudan gömme kanalının stabilitesini etkileyebilir. Toprak aynı zamanda korozyona da neden olabilir. Bazı topraklar varKablo malzemelerini bozabilecek aşındırıcı özelliklermesai. Uzun süre dayanmalarını sağlamak için uygun koruyucu kaplamalara sahip kabloları seçmelisiniz. Derin hendekler veya özel toprak koşulları için daha ağır duvarlı borulara ihtiyacınız olabilir.
Sitenizi anladıktan sonra ihtiyacınız olan her şeyi toplarsınız. Güvenlik her zaman önce gelir. Şunlara sahip olmalısınız:

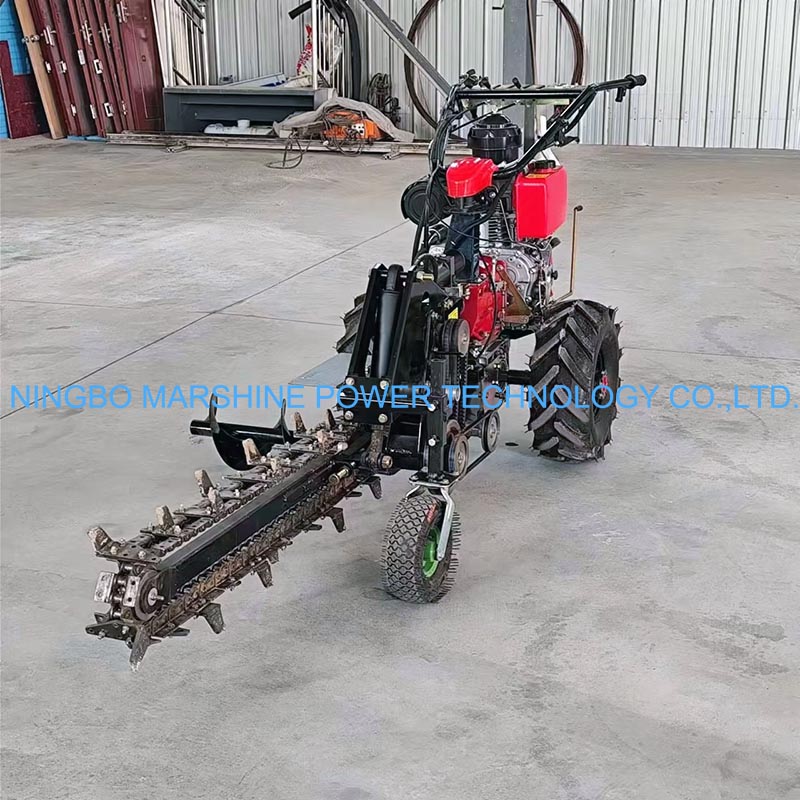

Motoru çalıştırmayı düşünmeden önce bir işlem yapmalısınız.kapsamlı operasyon öncesi incelemeMARSHINE Dizel Motorlu Kablo Kanal Açma Makinesi Kablo Takma Aleti El Tipi Kablo Gömme Aleti. Bu önemli adım, ekipman arızasını önlemeye yardımcı olur ve küçük sorunları, büyük sorunlara dönüşmeden önce çözmenize olanak tanır.
Birkaç önemli öğeyi kontrol etmelisiniz:
Ekipmanınızı incelemek için bu birkaç dakikayı ayırmanız, kablo gömme projeniz boyunca ekipmanın güvenli ve verimli bir şekilde çalışmasını sağlar.
Artık sitenizi hazırladınız veekipmanınızı inceledikMARSHINE Dizel Motorlu Kablo Kanal Açma Makinesi Kablo Takma Makinesi El Tipi Kablo Gömme Aletinizi çalıştırmaya hazırsınız. Bu bölüm, hendeğin başlatılmasından uygun derinlik ve kapsamanın sağlanmasına kadar kabloların gömülmesinin gerçek süreci boyunca size rehberlik eder.
MARSHINE aletinizi dikkatlice konumlandırarak başlayın. Öncelikle net bir yola ihtiyacınız var. Malısınkablo yolunu sprey boya veya ip kullanarak işaretleyin. Bu, hendeğinizi düz ve doğru tutmanıza yardımcı olur. Yolunuz işaretlendikten sonra aletinizin gömme bıçağını planladığınız açmanın başlangıç noktasıyla hizalayın.
Mümkünse aletin dengeli ve düz bir zeminde olduğundan emin olun. Dik bir yokuşta veya düşüşte başlamaktan kaçınmak istersiniz. Gömme bıçağını yere değene kadar yavaşça indirin. Ardından gücü devreye alın ve yavaş, sabit bir hızla ilerlemeye başlayın. Bu ilk geçiş sığ bir kesim oluşturarak açmanın geri kalanına doğru size yol gösterir. Aslında ilk çizginizi toprağa çiziyorsunuz.
MARSHINE aletiniz ileri doğru hareket ettikçe hendek oluşturur. Kabloyu bu yeni oluşan hendeğe yönlendirmeniz gerekiyor. Çoğu MARSHINE aletinde, kabloyu doğrudan gömme bıçağının arkasından besleyen bir kablo kılavuzu veya kanalı bulunur. Kablonuzu bu kılavuza beslemeniz yeterlidir. Kablonun makarasından düzgün bir şekilde ayrıldığından emin olun. Herhangi bir bükülme veya takılma istemezsiniz.
Kablo hendeğe girdikten sonra onu sabitlemeniz gerekir. Bu şunları içerir:dikkatli doldurma. Tellerinize veya borularınıza zarar vermemek için hendeği dikkatlice toprakla doldurursunuz. Daha fazla koruma ve gelecekte tanımlama için uyarı ağını ve yardımcı uyarı bandını kullanabilirsiniz. Bunlar kablo konumlarını işaretler ve yerinde kalmalarını sağlamaya yardımcı olur.
Açmayı katmanlar halinde doldurmalısınız. Toprağı doğrudan kabloların üzerinden elle sıkıştırın. Bu, kablonun etrafındaki toprağın yerleşmesine yardımcı olur. Üst katman ve çevresindeki toprak için kompaktör makinesi kullanabilirsiniz. Bu, zeminin sağlam ve sağlam olmasını sağlar. Son olarak zemini onarırsınız. Alanı güvenli ve düzenli hale getirmek için kaldırılan kaldırım veya çevre düzenlemesini değiştirirsiniz.
Farklı kablo türleri farklı koruma yöntemlerine ihtiyaç duyar:
| Kablo Tipi | Koruma Yöntemleri |
|---|---|
| Doğrudan Gömme Kablo (UF-B) |
- Derinlik:24 inç (kablo veya GFCI olmadan) veya 12 inç (GFCI korumasıyla). - Koruma:Doğrudan gömmeye uygundur ancak kayalık alanlarda kum yatağı veya uyarı bandı gibi ek koruma önerilir. |
| Boru (PVC veya Metal) |
- Derinlik:18 inç (PVC) veya 6 inç (metal). - Koruma:Kazma, kaya ve köklerden kaynaklanan hasarlara karşı mükemmel fiziksel koruma sağlar. Kurulumdan sonra teller çekilir. |
| Zırhlı Kablo (MC Kablo) |
- Derinlik:Genellikle doğrudan gömmeye benzer şekilde yerel yasalara göre değişir. - Koruma:Gelişmiş fiziksel koruma için metalik bir zırha sahiptir, bu da onu mekanik hasarın endişe verici olduğu alanlar için uygun kılar. |
| Tepsi Kablosu (TC Kablosu) |
- Derinlik:Tipik olarak kablo kanallarına monte edilir ancak doğrudan gömmeye uygun olması halinde gömülebilir. - Koruma:Genellikle endüstriyel uygulamalarda kullanılır ve kanal veya tepsilere monte edildiğinde iyi koruma sağlar. |
| Alçak Gerilim Kablosu |
- Derinlik:Peyzaj aydınlatması veya sulama için genellikle daha sığ (örn. 6-12 inç) olarak değişir. - Koruma:Voltaj ve yerel düzenlemelere bağlı olarak kablo kanalı veya koruyucu kılıf gerekebilir. |
| Fiber Optik Kablo |
- Derinlik:Genellikle elektrik kablolarına benzer şekilde değişir. - Koruma:Doğrudan gömülebilir veya boruya monte edilebilir. Bükülme yarıçapı ve kemirgenlerden korunma konusunda özel hususlar önemlidir. |
Kayalık, ağır killi toprak veya ağaç kökleri olan alanlar için, içine tek tek yalıtılmış tellerin çekildiği galvanizli metal sert elektrik borusunun döşenmesi, gömülü kablolar için üstün koruma sağlar. Bu, kapsamlı kazma ihtiyacını en aza indirir.
Tutarlı bir gömme derinliğinin korunması, kablo koruması ve düzenlemelere uygunluk açısından çok önemlidir. Bunu birkaç işletim tekniğiyle başarabilirsiniz. İlk önce, uygun bir şekilde ihtiyacınız varkurulumcu eğitimi. Bu, kablo yerleştirme sırasında düzenli derinlik doğrulamasını vurgular. Sadece tahmin etmemelisiniz; kontrol etmeniz gerekiyor.
Pulluk ve hendek açma ekipmanı operatörleri aynı zamanda tutarlılığı korumak için derinlik konusunda anında geri bildirime ihtiyaç duyar. İşaretli pulluk bıçakları gibi basit teknikleri kullanabilirsiniz. Ayrıca periyodik ölçüm duraklamaları da yaparsınız. Bu, yalnızca denetim noktalarında değil, kurulum boyunca spesifikasyonları karşılamanıza yardımcı olur. Kablo derinliğinizle inişli çıkışlı bir etkiden kaçınmak istiyorsunuz.
Kablo gömme projeniz sırasında muhtemelen engellerle karşılaşacaksınız veya dönüş yapmanız gerekecek. Bu durumlarla güvenli ve etkili bir şekilde baş etmek çok önemlidir.
Uç:Her zaman yeraltında ne olabileceğinin farkında olun. Yardımcı işaretler hatalı veya eksik olabilir. Gaz sayaçları veya elektrik kutuları gibi görsel ipuçlarını arayın.
İzlemeniz gereken bazı adımlar şunlardır:
Bir engele yaklaştığınızda yavaşlamalısınız. Büyük bir kaya gibi küçük, hareketsiz bir nesne ise etrafından dikkatlice manevra yapmanız gerekebilir. Daha büyük engeller veya mevcut tesisatlar için durmalısınız. Daha sonra boruların veya kabloların tam yerini görsel olarak doğrulamak için çukur açma adı verilen bir işlemle fiziksel olarak küçük delikler kazarsınız. Bu, özellikle kamu hizmetleri paralel veya çapraz yeni kurulumlar çalıştırdığında önemlidir. Hasarı önlemek için bunun için vakumlu ekskavatörler önerilir.
Ayrıca kullanabilirsinizyerleştirme ekipmanı. Elektromanyetik konum belirleyiciler gibi araçlar, elektrik akımlarından kaynaklanan manyetik alanları tespit eder. Yere Nüfuz Eden Radar (GPR) konumlayıcıları, yeraltı nesnelerinin haritasını çıkarmak için elektromanyetik darbeleri kullanır. Özellikle Tek Çağrı hizmetlerinin geçerli olmayabileceği özel mülklerde, yerleri kendi personeliniz ve ekipmanınızla teyit etmelisiniz.
MARSHINE Dizel Motorlu Kablo Kanal Açma Makinesi Kablo Takma Aleti El Tipi Kablo Gömme Aletiniz ile köşelerde keskin, ani dönüşler yapamazsınız. Nazik bir eğri oluşturmanız gerekir. Bıçağı hafifçe kaldırmanız, aleti yeniden konumlandırmanız ve ardından düzgün bir dönüş oluşturmak için yeniden devreye sokmanız gerekebilir. Bu, kablonun hasar görmesini önler ve sürekli bir hendek açılmasını sağlar.
Operasyonun son adımı, uygun kablo derinliğine ve kapsama alanına ulaşmanızı sağlamaktır. Bu, güvenlik ve kurulumunuzun uzun ömürlülüğü açısından kritik öneme sahiptir. Farklı alanların ve kablo türlerinin belirli minimum derinlik gereksinimleri vardır.
Örneğin, bazı yaygın minimum derinlikler şunlardır:
Ayrıca zeminin alan sınıflandırmasını da dikkate almanız gerekir.
Streetworks UK, 2 metrelik kaldırımdaki alçak gerilim kabloları içinminimum derinlik 450 mm. IET Kılavuz Notu 1: Seçim ve Montaj, zemin hazırlığının otoyol inşaat standartlarını karşılamadığı kurulumlar için minimum 500 mm derinlik önermektedir. Bu, yer hareketine ve donmaya karşı koruma sağlar. BS 7671:2018+A2:2022 Bölüm 7'de ayrıntıları verilenler gibi özel kurulumlarda veya konumlarda belirli minimum derinlikler zorunludur. Örneğin, tarım ve bahçecilik tesislerinde, 705.522 sayılı Yönetmelik, minimum 0,6 m derinliği belirtir; bu, ekilebilir veya ekili zemin için 1,0 m'ye çıkar. Karavan/kamp parkları ve benzeri yerler ile karadaki deniz seyrüsefer gemilerine yönelik elektrikli kıyı bağlantı birimleri için minimum 0,6 m derinlik gereklidir (Yönetmelik 708.521.7.2 ve 730.521.101.3.2). Marinalar ve benzeri yerlerde 709.521.1.7 sayılı Yönetmelik uyarınca minimum 0,5 m derinlik gerekmektedir. Unutmayın, bunlar minimum derinliklerdir. Öngörülebilir zemin bozukluklarından kaynaklanan hasarı önlemek için daha derin gömme gerekli olabilir.
Her zaman yerel yasalarınızı ve düzenlemelerinizi iki kez kontrol edin. Kurulumunuzun tüm gereksinimleri karşıladığından emin olmak istiyorsunuz. Kabloyu döşedikten ve hendeği tekrar doldurduktan sonra tüm yolu görsel olarak incelemelisiniz. Kablonun çok sığ veya açıkta olabileceği alanları arayın. Pürüzsüz ve tutarlı bir yüzey istiyorsunuz.
Kablolarınızı başarıyla gömdünüz. Artık işi doğru bir şekilde bitirmeniz ve ekipmanınıza iyi bakmanız gerekiyor. Uygun gömme sonrası adımlar ve düzenli bakım, projenizin uzun ömürlü olmasını ve aletinizin bir sonraki göreve hazır kalmasını sağlar.
Dolgu, kiri hendeğe geri atmaktan daha fazlasıdır. Yeni döşenen kablolarınızı korumak ve alanı eski haline döndürmek istiyorsunuz. İlk önce senhendeği uygun derinliğe kadar kazın, keskin kayaları veya döküntüleri çıkardığınızdan emin olun. Daha sonra kabloyu tamponlamak için bir kat kum veya ekranlı toprak eklersiniz. Bu onu gelecekteki hasarlardan korur. Ardından uyarı bandını kablonun yaklaşık 12 inç üstüne yerleştirirsiniz. Bu, gelecekteki ekskavatörleri gömülü hatlara karşı uyarır. Sen dikkatlicehendeği katmanlar halinde doldurunve toprağı sıkıştırın. Bu, gelecekte toprak çökmesini önler. Son olarak yüzeyi orijinal durumuna veya daha iyi bir duruma getirirsiniz. Ayrıca paneldeki devreyi etiketlersiniz ve ileride başvurmak üzere hendek yolunun kayıtlarını tutarsınız.
Uzun bir çalışma gününün ardından temizlik yapmalısınız.MARSHINE Dizel Motorlu Kablo Kanal Açma Makinesi Kablo Montaj Aleti El Tipi Kablo Gömme Aleti. Bıçaktaki, motor bölgesindeki ve tekerleklerdeki tüm kir, çamur ve kalıntıları temizlemelisiniz. Bu paslanmayı önler ve parçaların serbestçe hareket etmesini sağlar. İnatçı kirler için sert bir fırça veya basınçlı yıkayıcı kullanın. Gevşek cıvata veya hasarlı parça olup olmadığını kontrol edin. Temizleyip kuruladıktan sonra aletinizi sert hava koşullarından uzak, kuru ve güvenli bir yerde saklayın. Bu, yatırımınızı korur ve ömrünü uzatır.
İyi bir bakımla bile sorunlarla karşılaşabilirsiniz. Aletiniz çalışmazsa yakıt seviyesini ve bujiyi kontrol edin. Bıçak etkili bir şekilde kesmiyorsa, hasar veya körlük olup olmadığını kontrol edin. Keskinleştirmeniz veya değiştirmeniz gerekebilir. Tutarsız derinlik fark ederseniz bıçağın ayarını kontrol edin ve zeminin çok sert veya kayalık olmadığından emin olun. Belirli sorun giderme adımları için daima aletinizin kılavuzuna bakın.
Artık kabloları güvenle gömme bilgisine sahipsiniz. Her projede profesyonel sonuçlar elde edebilirsiniz. MARSHINE Dizel Motorlu Kablo Kanal Açma Makinesi Kablo Montaj Aleti El Tipi Kablo Gömme Aletiniz bunu yapmanıza yardımcı olur. Güvenli ve etkili kablo kurulumu için bu adımları izleyin. Görevlerinizi verimli bir şekilde tamamlayacaksınız.
Takip etmelisinyerel kodlar. Derinlikler farklılık gösterir. Örneğin, GFCI korumalı UF kablosunun 12 inçe ihtiyacı vardır. GFCI olmayan UF kablosunun 24 inç olması gerekir. Her zaman özel proje gereksinimlerinizi kontrol edin.
Derhal durmalısın. Engeli bulmak için çukur açma veya vakumlu kazı kullanın. Daha sonra dikkatli bir şekilde bunun üzerinde çalışabilirsiniz. Aletinizi asla bilinmeyen engellerin üzerinden zorlamayın.
Aletinizi her kullanımdan sonra temizlemelisiniz. Bu, kir ve döküntüleri giderir. Düzenli temizlik paslanmayı önler ve parçaların sorunsuz hareket etmesini sağlar. Aletinizin ömrünü uzatır.
